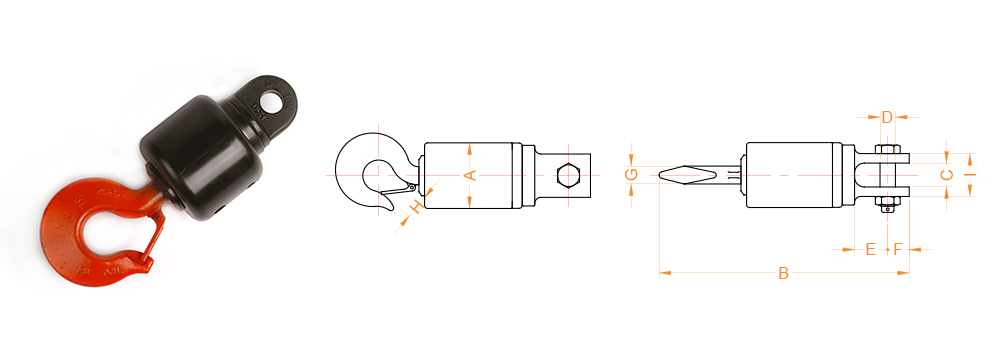

BSJH_베어링 슈벨 죠&훅

슈벨죠앤훅

재 질 : 탄소강
시험하중 : 보증하중 = 사용하중 x 2, 파단하중 = 사용하중 x 5
표면처리 : 도색(Spray painted) *10~20ton : 주문제작

제품코드	규격 (ton)	사용하중 (ton)	치수(mm)									무게 (kg)
제품코드	규격 (ton)	사용하중 (ton)	A	B	C	D	E	F	G	H	I	무게 (kg)
BSJH-001	2	2	118	329	22	19	33	24	26	30	46	11.4
BSJH-002	3	3	138	418	33	22	54	33	34	37	75	18.6
BSJH-003	5	5	158	468	33	22	54	33	38	42	75	29.0
