아이볼트메트릭

재 질 : 탄소강 단강품
시험하중 : 보증하중 = 사용하중 x 3, 파단하중 = KS B 1033 참조
표면처리 : 비도금 / 전기아연도금
참고자료 : KS B 1033
기 타
고객의 요구가 있을 경우에는 비파괴검사 / 검사기관의 검사품을 공급 할 수 있다.
고객의 요구가 있을 경우에는 다른 재질의 제품을 공급할 수 있다.
M6 ~ M14 : Made in CHINA
M16 ~ M24 : Made in KOREA or CHINA
M30 ~ M120 : Made in KOREA

제품코드	규격 (mm)	사용하중 (kg)	치수(mm)						무게 (kg)

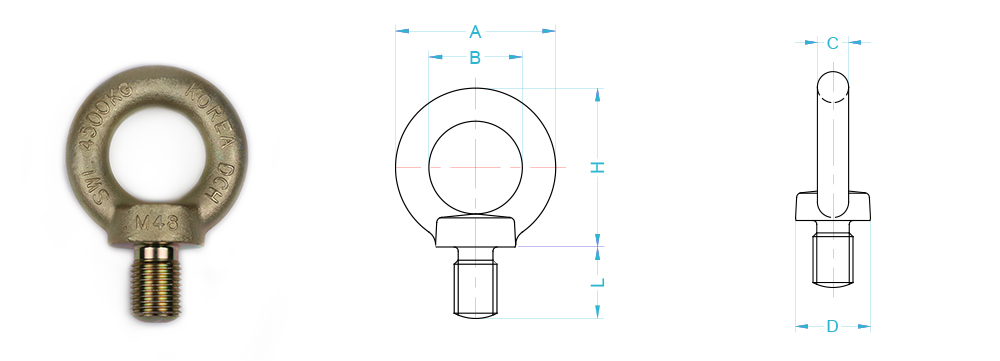

제품코드	규격 (mm)	사용하중 (kg)	A	B	C	D	H	L	무게 (kg)
EBMM-001	6	40	32.6	20	6.3	16	33	15	0.03
EBMM-002	8	80	32.6	20	6.3	16	33	15	0.03
EBMM-003	10	150	41	25	8	20	42	18	0.07
EBMM-004	12	220	48	29	9.5	24	50	22	0.12
EBMM-005	14	330	55	32	11.5	28	55	25	0.17
EBMM-006	16	450	60	35	12.5	30	60	27	0.2
EBMM-007	18	550	66	37	14.5	33	66	30	0.3
EBMM-008	20	630	72	40	16	35	71	30	0.4
EBMM-009	22	790	80	44	18	40	80	35	0.6
EBMM-010	24	950	90	50	20	45	90	38	0.8
EBMM-011	30	1,500	110	60	25	60	110	45	1.6
EBMM-012	36	2,300	133	70	31.5	70	131.5	55	2.8
EBMM-013	42	3,400	151	80	35.5	80	150.5	65	4.3
EBMM-014	48	4,500	170	90	40	90	170	70	5.9
EBMM-015	56	6,500	210	110	50	110	210	90	11.1
EBMM-016	64	9,000	210	110	50	110	210	90	11.7
EBMM-017	80	15,000	266	140	63	130	263	105	23
EBMM-018	100	20,000	360	190	85	180	350	130	55
EBMM-019	120	30,000	360	190	85	180	350	145	60
